PEDシェルアンドチューブ式熱交換器の主な構成要素は何ですか？

PED (圧力機器指令) シェルアンドチューブ熱交換器の信頼できるサプライヤーとして、私はこれらの産業機器の重要な部分を構成する主要コンポーネントについてよく質問されます。このブログでは、PED シェルアンドチューブ熱交換器の主要な要素を紹介し、その機能と重要性について説明します。

1. シェル

シェルは、すべての内部コンポーネントを囲む熱交換器の外側のケーシングです。通常、これは、扱われる流体の種類に応じて、高品質の鋼鉄またはその他の耐食性材料で作られた大きな円筒形の容器です。シェルは、チューブの外側に沿って流れるプロセス流体の閉じ込め構造を提供します。流体の内圧に耐えられるように設計する必要があり、その厚さは使用圧力、温度、流体の性質などの要因によって決まります。

シェルの設計には、シェル側流体の入口と出口のためのノズルも含まれています。これらのノズルは、シェル内で流体の流れが適切に分配されるように、慎重にサイズと位置が決められています。たとえば、適切に設計されたシェルでは、入口ノズルが入口点での乱流を最小限に抑えるように配置されており、これが全体の熱伝達効率の向上に役立ちます。

2. チューブ

チューブはシェルアンドチューブ熱交換器の心臓部です。これらは、流体の 1 つ (通常はチューブ側の流体) が流れる導管です。チューブは通常、流体の化学的性質、温度、圧力要件に応じて、銅、ステンレス鋼、チタンなどの材料で作られています。

チューブはシェル内で束になって配置されます。チューブの数、直径、長さは、用途の熱伝達要件に基づいて慎重に計算されます。一般に、チューブの数が多いほど熱伝達表面積が大きくなり、熱伝達率が向上します。ただし、これによりチューブ側流体の圧力損失も増加します。

チューブの両端はチューブシートに接続されています。チューブとチューブシートの接合部は、シェル側とチューブ側の流体の混合を防ぐために漏れ防止である必要があるため、非常に重要です。管を管板に接合するには、溶接、圧延、または両方の組み合わせなど、さまざまな方法があります。

3. 管板

チューブシートは、チューブを所定の位置に保持し、シェル側とチューブ側の流体を分離する平らなプレートです。通常、それらは厚い金属板で作られており、その厚さは両側の圧力差、およびチューブの数とサイズによって決まります。

チューブシートにはチューブを収容するための穴が開けられています。これらの穴はチューブに適切にフィットするように精密に機械加工されています。チューブシートは、熱交換器の構造的完全性を維持する上でも重要な役割を果たします。流体の圧力やチューブの熱膨張によって生じる力に耐えるのに十分な強度が必要です。

4. バッフル

バッフルはシェルの内側に取​​り付けられる内部プレートです。それらの主な機能は、シェル側の流体の流れをチューブ全体に向け、乱流を増加させ、熱伝達率を向上させることです。バッフルには、セグメント バッフル、ディスクおよびドーナツ バッフル、ロッド バッフルなど、さまざまなタイプがあります。

セグメントバッフルは最も一般的に使用されるタイプです。円板に一部を切り取ったもので、殻の内側に千鳥状に配置されています。これにより、シェル側の流体がチューブ全体をジグザグに流れるようになり、流体とチューブ間の接触時間が増加し、熱伝達プロセスが強化されます。

バッフル間の間隔は重要な設計パラメータです。バッフルの間隔が大きすぎると、流体がチューブを効果的に流れなくなり、熱伝達効率が低下する可能性があります。一方、間隔が小さすぎると、シェル側流体の圧力損失が大幅に増加します。

5. フロントヘッドとリアヘッド

フロントヘッドとリアヘッドは熱交換器の両端にあります。これらはチューブ側の流体へのアクセスを提供し、熱交換器を配管システムに接続するために使用されます。

通常、フロントヘッドにはチューブ側の入口ノズルと出口ノズルが含まれています。チューブの保守点検時に取り外しが容易なボンネット型ヘッドなど、さまざまな形状に設計できます。リアヘッドもチューブ側流体の流れの配置に応じて様々なデザインが可能です。

6. ガスケット

ガスケットは、シェルとヘッドの間、チューブシートとヘッドの間など、熱交換器のさまざまなコンポーネント間に漏れのないシールを提供するために使用されます。これらは、流体および熱交換器の動作条件に適合する材料で作られています。

一般的なガスケットの材料には、ゴム、グラファイト、アスベストを含まない材料が含まれます。ガスケットの適切な選択は、安全上の危険や熱伝達効率の低下につながる可能性のある流体漏れを防ぐために非常に重要です。

アプリケーションと当社の製品範囲

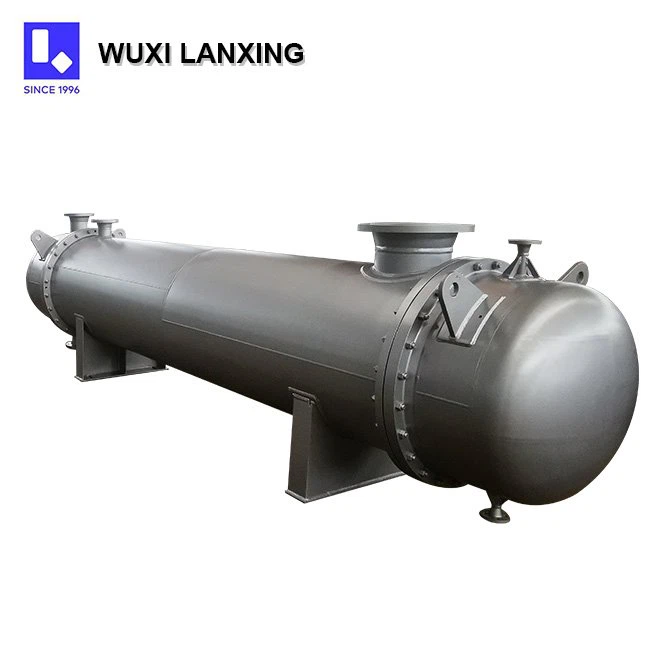

当社の PED シェルアンドチューブ熱交換器は、さまざまな業界で広く使用されています。たとえば、石油・ガス産業では、オイル用シェルアンドチューブ熱交換器精製プロセス中に油を冷却または加熱するために使用できます。冷凍業界では、水冷蒸発器シェルアンドチューブ熱交換器冷却サイクルにおいて重要な役割を果たします。そして私たちのスチールシェルアンドチューブ熱交換器耐久性と高性能により、多くの産業用途で人気があります。

結論

結論として、PED シェルアンドチューブ熱交換器は、それぞれが独自の機能を持ついくつかの主要コンポーネントで構成される複雑な機器です。シェル、チューブ、チューブシート、バッフル、ヘッド、ガスケットはすべて連動して、2 つの流体間の効率的な熱伝達を確保します。

産業用途向けに信頼性の高い PED シェルアンドチューブ熱交換器が必要な場合は、当社がお手伝いいたします。当社の専門家チームは、お客様の特定の要件に基づいてカスタマイズされたソリューションを提供できます。詳細な打ち合わせや調達交渉などお気軽にお問い合わせください。皆様のご協力を心よりお待ちしております。
