石油処理およびエネルギー関連産業の分野では、油管式熱交換器はかけがえのない重要な役割を果たしています。信頼できるオイルチューブ式熱交換器のサプライヤーとして、私はこれらのデバイス内の細部が全体のパフォーマンスに大きな影響を与える可能性があることを観察してきました。最も重要な要素の 1 つはチューブ間の間隔です。
油管式熱交換器の基本を理解する
熱伝達に対するチューブ間の間隔の影響について詳しく説明する前に、オイルチューブ式熱交換器とは何かについて共通の理解を確立することが重要です。油管式熱交換器は、2 つの流体 (通常は油と別の冷却剤または加熱媒体) を分離したまま熱を伝達するように設計された装置です。基本的な構造は、シェル（外側の容器）とその内側のチューブの束で構成されます。 2 つの流体はチューブまたはシェル側を通過し、熱はチューブの壁を越えて伝達されます。
チューブ間の間隔の重要性
チューブ間の間隔とは、熱交換器のチューブ束内の隣接するチューブ間の距離を指します。この一見地味な細部は、熱伝達プロセスに広範囲にわたる影響を及ぼします。
1. 流体の流量特性
チューブ間の間隔は、熱交換器内の流体の流れパターンに直接影響します。間隔が比較的小さい場合、チューブ間の流路が狭くなります。これにより、質量保存則 (Q = A×V、Q は体積流量、A は断面積、V は速度) に従って、流体がこれらの通路を通過するときに速度が増加する可能性があります。速度が高くなると乱流が促進されるため、熱伝達にプラスの影響を与える可能性があります。乱流によりチューブ壁近くの停滞した境界層が破壊され、流体の混合が促進され、熱伝達率が向上します。
ただし、間隔が小さすぎると、熱交換器全体で大幅な圧力降下が発生する可能性があります。流体は狭いチャネルを流れるためにより多くの抵抗を克服する必要があり、システムに含まれるポンプやファンからのエネルギーがより多く必要になる可能性があります。これにより、運転コストが増加するだけでなく、達成できる最大流量が制限される可能性があります。
一方、チューブとチューブの間隔が広い場合、流体の速度は遅くなります。流れはより層流になる可能性があり、流体は最小限の混合で平行な層を移動します。層流は乱流に比べて熱伝達係数が低くなります。これは、管壁の停滞境界層が厚く断熱材として機能し、熱伝達プロセスが妨げられるためです。ただし、間隔を大きくすると、熱交換器全体の圧力降下を減らすことができ、ポンピングパワーの最小化が優先される一部の用途では有益となる可能性があります。
2. 伝熱表面積
チューブ間の間隔も有効熱伝達表面積に影響します。間隔が狭いほど、熱交換器シェルの所定の体積内に多数のチューブを詰めることができます。これにより、2 つの流体間の熱伝達に利用できる総表面積が増加します。熱伝達のフーリエの法則 (Q = kA(ΔT/L)) (Q は熱伝達率、k は熱伝導率、A は表面積、ΔT は温度差、L は伝導媒体の厚さ) によると、他の要素が一定であると仮定すると、表面積が大きいほど熱伝達率は高くなります。
ただし、チューブが密に詰められすぎると、熱交換器内に熱伝達効率が低下する領域が生じる可能性があります。たとえば、密に配置された 2 つのチューブの間の領域では「シャドーイング」効果が発生する可能性があり、この領域の流体が冷熱源または熱源にアクセスしにくくなり、熱交換の効率が低下します。
チューブ間の間隔が大きくなると、シェルに取り付けることができるチューブの数が減り、全体の熱伝達表面積が減少します。それにもかかわらず、各チューブの周囲で流体の循環が良くなり、熱交換器の一部の部分での熱伝達効率が向上する可能性があります。
現実世界の意味と例
石油化学業界では、石油化学産業に使用されるシェルアンドチューブ熱交換器原油の加熱や冷却などのさまざまなプロセスに広く使用されています。製油所では、チューブ間の間隔を最適に設計することで、大幅なエネルギー節約と生産性の向上を実現できます。間隔が適切に選択されていれば、熱交換器は流体循環のためのより少ないエネルギー入力で必要な量の熱を伝達できます。

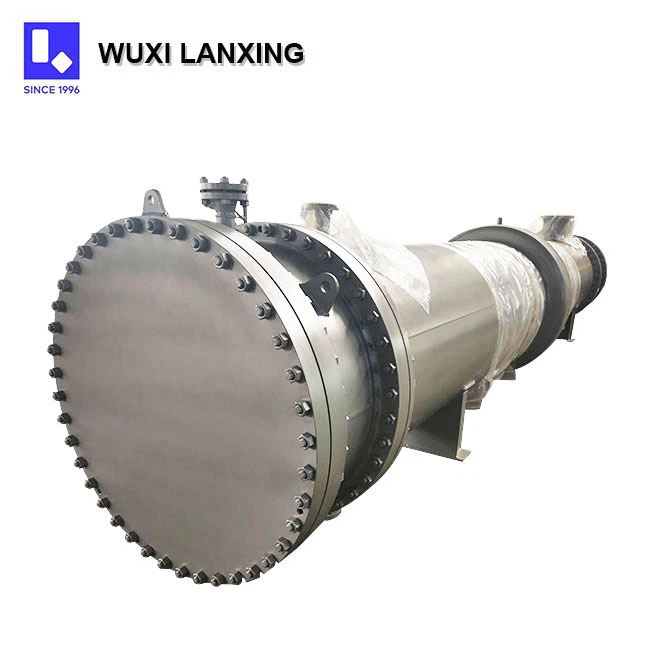

を使用する冷凍システムでは水冷蒸発器シェルアンドチューブ熱交換器、チューブ間の間隔は成績係数 (COP) に影響を与える可能性があります。適切な間隔の熱交換器により蒸発または凝縮プロセスが強化され、より効率的な冷却とエネルギー消費の削減につながります。
チューブ間の間隔の最適化
のサプライヤーとしてシェルアンドチューブ型熱交換器最適なチューブ間の間隔を見つけることは複雑ですが重要な作業であることを私たちは理解しています。熱伝達率の増加と圧力損失の最小化の間で慎重なバランスが必要です。
特定の用途に最適な間隔を決定するために、工学的な計算とシミュレーションがよく使用されます。これらの計算では、流体の特性 (粘度、密度、熱伝導率)、流量、望ましい熱伝達率、許容される圧力降下などの要素が考慮されます。設計を検証し、必要な調整を行うために、実験的テストを実行することもできます。
さらに、数値流体力学 (CFD) などの技術の進歩により、さまざまなチューブ間の間隔シナリオに基づいて、熱交換器内の流体の流れと熱伝達特性を正確に予測できるようになりました。これにより、熱交換器のより正確かつ効率的な設計が可能になります。
結論と行動喚起
油管状熱交換器のチューブ間の間隔は、熱伝達、流体の流れ、およびシステム全体のパフォーマンスに大きな影響を与えます。経験豊富なオイルチューブ式熱交換器のサプライヤーとして、当社は最適化された設計で高品質の製品を提供することに尽力しています。石油化学、冷凍、または効率的な熱伝達ソリューションを必要とするその他の業界のいずれであっても、当社はお客様の特定のニーズに合わせた完璧な熱交換器を見つけるお手伝いをいたします。
当社のオイルチューブラー熱交換器についてさらに詳しく知りたい場合、または調達についての話し合いを開始したい場合は、お問い合わせいただくことをお勧めします。優れた熱交換器技術を通じて、よりエネルギー効率が高く生産性の高い未来を創造するために一緒に働きましょう。
参考文献
- インクロペラ、FP、デウィット、DP (2002)。熱と物質移動の基礎。ジョン・ワイリー＆サンズ。
- ホルマン、JP (2009)。熱伝達。マグロウ - ヒル。
- シャー、RK、およびセクリッチ、DP (2003)。熱交換器設計の基礎。ジョン・ワイリー＆サンズ。
