チューブの厚さがシェルアンドチューブ交換器の性能に与える影響は何ですか?

チューブの厚さがシェルアンドチューブ交換器の性能に与える影響は何ですか?

シェルアンドチューブ熱交換器のサプライヤーとして、私はチューブの厚さがこれらの熱伝達デバイスの全体的なパフォーマンスに重要な役割を果たしているのを直接目撃してきました。シェルアンドチューブ熱交換器は、2 つの流体間で熱を伝達するために、化学、石油、食品および飲料、発電などのさまざまな業界で広く使用されています。チューブの厚さは、熱交換器の効率、耐久性、コストに大きな影響を与える基本的な設計パラメータです。

熱伝達効率

シェルアンドチューブ熱交換器の主な機能の 1 つは、熱い流体から冷たい流体に熱を伝達することです。チューブの厚さは熱伝達率に直接影響します。チューブの壁が薄いほど熱流に対する抵抗が少なくなり、流体間の熱伝達がより効率的になります。これは、熱がチューブ材料内をより短い距離を通過する必要があり、熱抵抗が減少するためです。

フーリエの熱伝導の法則によれば、熱伝達率 (Q) は温度差 (ΔT) と熱伝達面積 (A) に比例し、熱抵抗 (R) に反比例します。チューブ壁の熱抵抗は、(R = \frac{\ln(r_{o}/r_{i})}{2\pi kL}) で与えられます。ここで、(r_{o}) と (r_{i}) はチューブの外半径と内半径、(k) はチューブ材料の熱伝導率、(L) はチューブの長さです。チューブの厚さが減少すると、(\ln(r_{o}/r_{i})) の値が減少し、その結果、熱抵抗が低くなり、熱伝達率が高くなります。

ただし、非常に薄いチューブは機械的完全性の点で問題を引き起こす可能性があることに注意することが重要です。製造、設置、または操作中に損傷しやすい可能性があります。たとえば、細いチューブはへこみや穴が開きやすく、漏れや性能の低下につながる可能性があります。

圧力損失と流れ抵抗

チューブの厚さは、熱交換器内の圧力降下と流れ抵抗にも影響します。一般に、チューブの壁が厚くなると、チューブ内の流動抵抗が増加します。これは、壁の厚さが増加するとチューブの内径が減少し、流体の流れに利用できる断面積が減少するためです。円管内の層流に関するハーゲン・ポアズイユの法則によれば、圧力損失 ((\Delta P)) は (\Delta P=\frac{8\mu LQ}{\pi r^{4}}) によって与えられます。ここで、(\mu) は流体の動粘度、(L) は管の長さ、(Q) は体積流量、(r) は管の内径です。チューブの厚さが増加し、内径が減少すると、チューブ全体の圧力損失が増加します。

圧力損失が高いということは、交換器を通して流体を送り出すためにより多くのエネルギーが必要であることを意味します。これは、特に流体の流量が多い大規模な産業用途では、運用コストの増加につながります。一方、チューブが薄いほど流れ抵抗と圧力損失が低くなり、長期的には大幅なエネルギー節約につながります。

機械的強度と耐久性

機械的な観点から見ると、チューブの厚さはシェルとチューブ交換器の強度と耐久性を決定する重要な要素です。流体が高圧または高温にさらされる用途では、故障することなく機械的応力に耐えるために、より厚いチューブが必要です。チューブ内の圧力はチューブ壁にフープ応力を及ぼします。フープ応力は (\sigma_{h}=\frac{Pd}{2t}) で与えられます。ここで、(P) は内圧、(d) はチューブの内径、(t) はチューブの厚さです。チューブの厚さが増加すると、フープ応力が減少し、チューブの破断のリスクが減少します。

チューブが厚いほど、腐食や浸食に対する耐性も高くなります。腐食環境では、チューブ壁は流体とその下にある材料の間の障壁として機能します。チューブが厚くなると、チューブの完全性が損なわれる前に、より多くの材料が腐食されます。同様に、流体に固体粒子が含まれる用途では、チューブが厚いほど、粒子の衝撃によって生じる浸食力によく耐えることができます。

コストに関する考慮事項

チューブの厚さは、シェルアンドチューブ交換器のコストに直接影響します。チューブが太くなるとより多くの材料が必要となり、原材料コストが増加します。さらに、より厚いチューブの製造プロセスはより複雑で時間がかかり、生産コストの上昇につながる可能性があります。一方、薄いチューブは材料と製造の点で安価ですが、機械的強度と耐久性が低いため、より頻繁な交換が必要になる可能性があります。

場合によっては、交換器の初期コストと長期的な運用コストの間でバランスを取る必要があります。たとえば、動作条件が比較的穏やかでエネルギーコストが高い用途では、より頻繁に交換する必要があるとしても、より薄いチューブを使用して圧力損失とエネルギー消費を削減する方がコスト効率が高い場合があります。

ケーススタディとアプリケーション

化学業界では、ケミカルタワー多くの用途では、高温高圧で腐食性化学物質を処理するシェルアンドチューブ交換器が必要です。ここでは、熱交換器の長期信頼性を確保するために、ステンレス鋼などの耐食性材料で作られた厚いチューブが一般的に使用されます。ただし、食品および飲料業界では、一般に動作条件がそれほど厳しくないため、より薄いチューブを使用して熱伝達効率を向上させ、動作コストを削減できます。

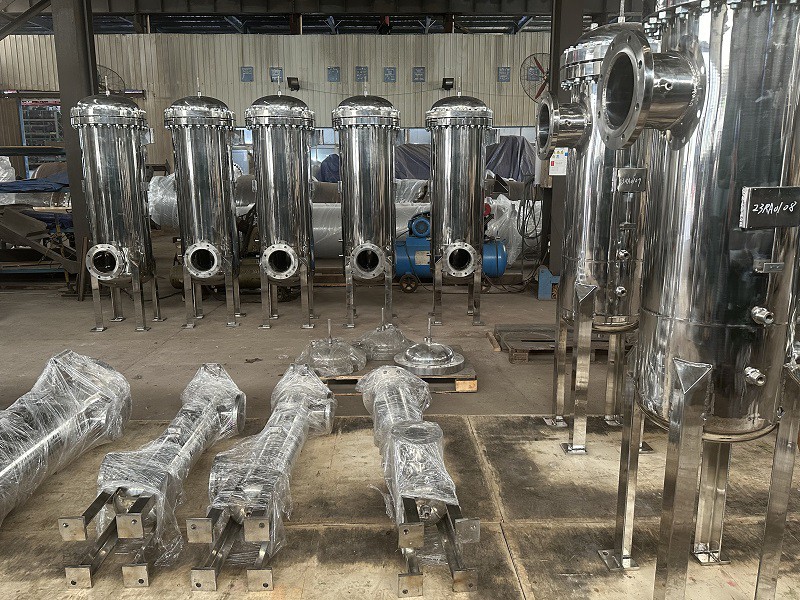

ステンレス鋼フィルターについては、「ステンレスフィルター製品ページを参照してください。シェルアンドチューブ交換器と統合して、流体から固体粒子を除去できます。チューブの厚さは、機械的強度の必要性と、粒子の蓄積による目詰まりや圧力損失の増加の可能性とのバランスを考慮して慎重に選択する必要があります。

図に示すように、固定管板熱交換器固定管板熱交換器リンクは、最も一般的なタイプのシェルアンドチューブ交換器の 1 つです。これらの熱交換器のチューブの厚さは、熱伝達性能とチューブシートとチューブの接合部の機械的完全性の両方に影響を与えるため、重要な設計パラメータです。

結論

結論として、チューブの厚さはシェルアンドチューブ交換器の性能に大きな影響を与えます。熱交換器の熱伝達効率、圧力損失、機械的強度、耐久性、コストに影響します。シェルアンドチューブ交換器のサプライヤーとして、当社は各用途に適切なチューブの厚さを選択することの重要性を理解しています。動作条件、流体特性、コストの制約を慎重に考慮することで、お客様に最適な性能と価値を提供する熱交換器を設計および製造できます。

シェルアンドチューブエクスチェンジャーの市場に参入されており、特定のニーズに合わせてチューブの厚さを最適化する方法についてご相談したい場合は、調達に関するコンサルティングについてお気軽にお問い合わせください。当社の専門家チームは、お客様の用途に最適な熱交換器ソリューションの選択をお手伝いいたします。

参考文献

• インクロペラ、FP、デウィット、DP (2002)。熱と物質移動の基礎。ジョン・ワイリー＆サンズ。
• TEMA 規格。管状交換器製造者協会。 (最新版)。
• コールソン、JM、リチャードソン、JF (1999)。化学工学第 6 巻: 伝熱装置。バターワース - ハイネマン。
