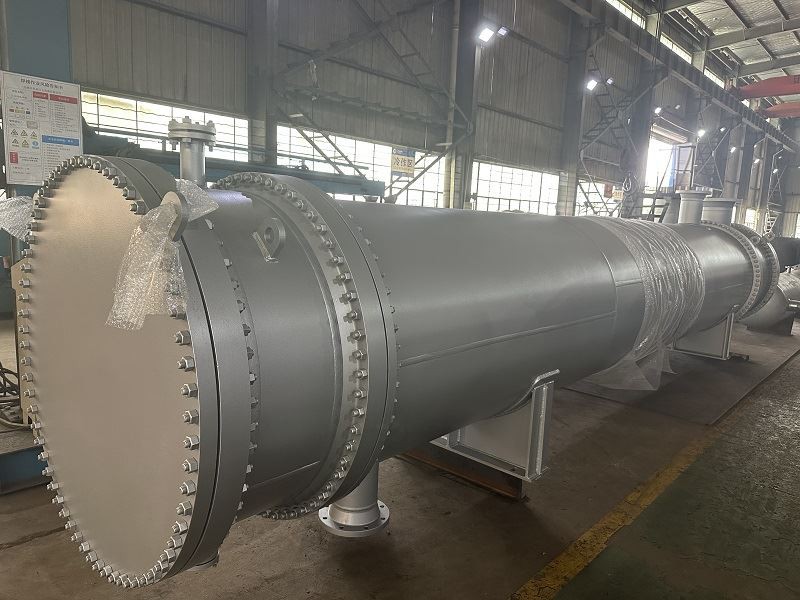

U チューブ熱交換器の適切なサイズを選択することは、産業プロセスの効率、パフォーマンス、コスト効率に直接影響を与える重要な決定です。 U チューブ熱交換器のサプライヤーとして、当社はこの複雑なプロセスを通じてお客様をガイドする豊富な経験を持っています。このブログ投稿では、U チューブ熱交換器の適切なサイズを選択する際に考慮すべき重要な要素について詳しく説明します。
熱負荷要件
U チューブ熱交換器のサイズを決定する際の最も重要な要素は、熱負荷要件を理解することです。熱負荷は基本的に、熱交換器内の 2 つの流体間で伝達する必要がある熱の量です。熱負荷を計算するには、熱い流体と冷たい流体の流量、比熱容量、入口温度と出口温度を知る必要があります。
熱伝達の公式は (Q = m\cdot C_p\cdot\Delta T) です。ここで、(Q) は熱伝達率 (熱負荷)、(m) は流体の質量流量、(C_p) は流体の比熱容量、(\Delta T) は流体の入口と出口の温度差です。
たとえば、化学プロセスで U チューブ熱交換器を使用しており、高温の化学薬品の流れを (100^{\circ}C) から (60^{\circ}C) まで冷却する必要があり、冷水の流れは (20^{\circ}C) で利用可能で (40^{\circ}C) まで加熱する必要がある場合、最初に高温の流体からの熱伝達を計算します。
高温流体の質量流量 (m_h = 10\ kg/s) とその比熱容量 (C_{p,h}=2\ kJ/(kg\cdot K)) とします。
(\デルタ T_h=100 - 60=40^{\circ}C)。
高温流体からの熱伝達 (Q_h=m_h\cdot C_{p,h}\cdot\Delta T_h=10\times2\times40 = 800\ kW)
熱交換器が完全に断熱されている (周囲への熱損失がない) と仮定すると、冷たい流体への熱伝達 (Q_c) は (Q_h) に等しくなります。水の比熱容量 (C_{p,c}=4.2\ kJ/(kg\cdot K)) および (\Delta T_c = 40 - 20=20^{\circ}C) とします。次に、冷水の質量流量を計算できます (m_c=\frac{Q_c}{C_{p,c}\cdot\Delta T_c}=\frac{800}{4.2\times20}\およそ9.52\ kg/s)
熱負荷を決定したら、この量の熱伝達を処理できる熱交換器のサイズを検討し始めることができます。
流体の特性
熱交換プロセスに関与する流体の特性も、U チューブ熱交換器のサイズ決定に重要な役割を果たします。粘度、密度、熱伝導率、腐食性などは、流体の重要な特性の一部です。
高粘度の流体では、適切な流れを確保し、過度の圧力降下を防ぐために、より大きなチューブ直径が必要です。たとえば、粘度の高い油ベースの流体を扱う場合は、水のような低粘度の流体に比べて、より大きなチューブ サイズの方が適しています。
密度は、質量流量の計算と熱交換器のシェルとチューブの配置の設計に影響します。密度が高い流体には、異なる流速とチューブ束の構成が必要になる場合があります。
熱伝導率は、熱が流体を通ってどれだけ速く伝わるかを決定するため、非常に重要です。熱伝導率の高い流体は熱をより容易に伝達するため、熱交換器のサイズを小さくできる可能性があります。
腐食性流体には特別な注意が必要です。プロセス流体が腐食性の場合は、ステンレス鋼などの耐腐食性材料で作られた熱交換器を選択する必要がある場合があります。私たちは、ステンレス鋼シェルアンドチューブ熱交換器腐食性流体の過酷な条件に耐えるように設計されています。
圧力損失に関する考慮事項
圧力損失は、U チューブ熱交換器のサイズを決定する際のもう 1 つの重要な要素です。流体がチューブとシェルを通って流れると、摩擦と流れの制限により圧力降下が発生します。
過度の圧力降下は、ポンプコストの増加やシステム効率の低下につながる可能性があります。熱伝達要件と許容圧力損失のバランスをとる必要があります。チューブの直径、チューブの長さ、およびチューブのピッチはすべて圧力損失に影響します。
一般に、チューブの直径が小さいほど、熱伝達係数は高くなりますが、圧力降下も高くなります。一方、チューブ直径が大きくなると圧力損失は小さくなりますが、同じ熱負荷を達成するにはより大きな伝熱面積が必要になる場合があります。
熱交換器を設計するときは、経験的相関関係またはソフトウェア ツールを使用して、さまざまなチューブとシェル構成の圧力損失を計算できます。これは、熱負荷要件を満たしながら圧力損失を最小限に抑える最適なサイズを選択するのに役立ちます。
スペースと設置の制約
U チューブ熱交換器を設置するための利用可能なスペースも実用的な考慮事項です。一部の産業環境ではスペースが限られているため、よりコンパクトな熱交換器サイズを選択する必要がある場合があります。
既存のシステムを改造する場合、熱交換器の寸法は利用可能な設置面積内に収まる必要があります。さらに、保守や点検の際のアクセシビリティも考慮する必要があります。
場合によっては、水平設置よりも垂直設置の方が好ましい場合があります。私たちの縦型貯蔵タンク垂直構成の U チューブ熱交換器と統合できるため、床面積を節約できます。
将来の拡張性と柔軟性
産業プロセスの将来の拡張計画を検討することも賢明です。将来的に生産能力を増やしたり、プロセス条件を変更したりする可能性がある場合は、U チューブ熱交換器の容量を追加してサイズを変更することをお勧めします。
これにより柔軟性がもたらされ、プロセス要件が変化した場合でも熱交換器システムの大規模なオーバーホールの必要性が軽減されます。サイズが若干大きい熱交換器は、初期費用が高くなりますが、長期的には大幅なコストを節約できます。
業界標準と規制
さまざまな業界には、熱交換器の設計とサイズに関して特定の規格と規制があります。たとえば、石油化学産業では、熱交換器は厳しい安全性と性能基準を満たさなければなりません。私たちの石油化学産業に使用されるシェルアンドチューブ熱交換器は、これらの業界固有の要件に準拠するように設計されています。
選択した U チューブ熱交換器のサイズと設計が、関連するすべての業界標準と規制を満たしていることを確認する必要があります。これには、認定エンジニアと協力し、確立された設計コードに従うことが含まれる場合があります。
結論として、U チューブ熱交換器の適切なサイズを選択するには、熱負荷、流体特性、圧力降下、スペースの制約、将来の拡張、業界標準を注意深く考慮する必要がある多面的なプロセスが必要です。プロの U チューブ熱交換器サプライヤーとして、当社はお客様が正しい決定を下せるよう支援する専門知識とリソースを備えています。ご質問がある場合、または特定の用途に合わせて U チューブ熱交換器のサイズを決定する際にサポートが必要な場合は、詳細な議論と調達についてお気軽にお問い合わせください。当社は、お客様の固有のニーズを満たす高品質の熱交換器を提供することに尽力しています。
参考文献
- カーン、DQ (1950)。プロセス熱伝達。マグロウ - ヒル。
- ヒューイット、GF、シャイアーズ、GL、ボット、TR (1994)。プロセス熱伝達。 CRCプレス。
- インクロペラ、FP、デウィット、DP (2001)。熱と物質移動の基礎。ジョン・ワイリー＆サンズ。
