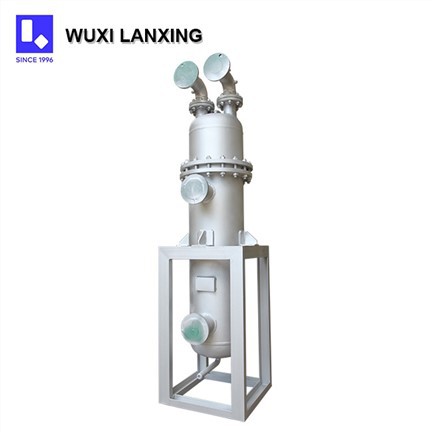

Uチューブ熱交換器

導入

U チューブ熱交換器は、当社のベストセラー製品の 1 つです。{0}}製品の品質を保証するための最新の設備と管理を備えています。当社は、ASME、PED、CE、JIS、IBR、MOM、DOSH、GB およびその他の規格を満たす製品を生産する能力を持っています。コンテナ U- チューブ熱交換器は、原子力発電所の蒸気発生器として最も一般的に使用されます。これらは、表面復水器からのリサイクル水を沸騰させて蒸気にし、タービンを駆動して発電するために使用されます。ほとんどのシェルアンドチューブ熱交換器は、チューブ側で 1、2、または 4 パス設計です。これは、チューブ内の液体がシェル内の液体を通過した回数を指します。シングルパス熱交換器では、流体は各チューブの一端から入り、もう一端から出ます。

構造と主要成分

1. シェル: チューブ束とシェル側の流体を収容する円筒形の容器。-。

2. U- チューブバンドル: U- 形の金属チューブ (炭素鋼、ステンレス鋼、合金鋼、銅合金など) を規則的なパターンで配置したコア熱交換要素。

3. チューブシート: すべての U- チューブの両端を固定するために使用される 1 枚の厚い板。

4. チューブボックス（ヘッドカバー）: チューブシートに取り付けられ、チューブ-側の流体を分配および収集します。

5. バッフル プレート: シェル側に取り付けられ、チューブ束をサポートし、シェル-側の流体の流れをガイドし、乱流と熱伝達を強化します。一般的なタイプは、円弧状のバッフル プレートです。-

6. パスディバイダー（オプション）：チューブボックス内に設置し、チューブ側を2パス、4パスなどに分割し、チューブ側の流速と熱伝達率を高めます。

製品の特徴

1. 優れた熱補償能力: U- チューブ構造により自由な伸縮が可能となり、熱膨張と収縮を効果的に処理し、熱応力を軽減し、チューブの破断や漏れのリスクを低減します。温度差の大きい用途に適しています。

2. メンテナンスが容易：チューブ束をシェルから引き抜くことができるため、チューブ内外の洗浄・点検・メンテナンスが容易に行えます。これは、化学産業や食品産業など、定期的なメンテナンスが必要なアプリケーションにとって特に有利です。

3. コンパクトな構造: U- チューブの配置により、熱交換器のサイズと設置面積が比較的小さくなり、限られたスペース内で効率的な熱伝達が可能になります。

4. 高圧耐性: 通常は堅牢な構造設計を採用しており、高圧に耐えることができるため、石油化学産業や電力産業などの高圧用途に適しています。-

動作原理

1 つの流体はチューブを通って流れ、熱交換器から出ます。もう一方の流体は、円筒シェル内のチューブの外側を循環します。熱はパイプ壁を通ってある流体から別の流体に伝達されます。円筒形シェル内の流体の流路はバッフルによって容器内に導かれ、流体の熱伝達交換のための流路と接触時間を増加させる効果があります。

応用分野

1. 石油化学産業: 水素化分解、水素化精製、改質装置における高圧熱交換ステージ-。反応器の入口/出口熱交換器。

2. 電力産業: 発電所の高圧給水加熱器と復水器。-

3. 冷凍および空調: 蒸発器および凝縮器として使用されます。

4. 製薬および食品産業: 高い衛生基準を必要とする用途、または高粘度の流体を扱う用途 (シェル側で実現可能)-。

5. その他の産業: 高い熱応力を伴う、または高圧設計を必要とするあらゆる熱伝達プロセス。-。
